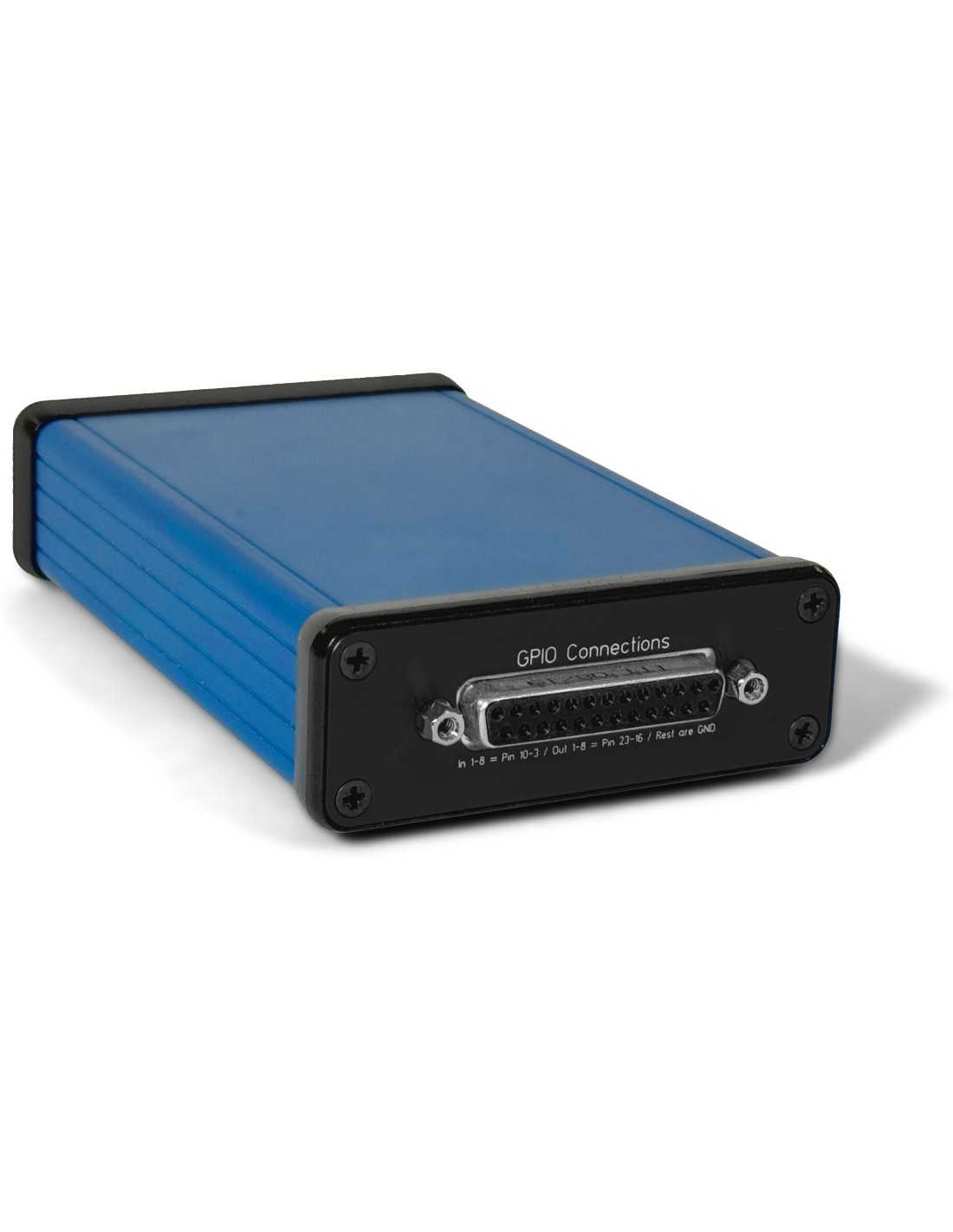

Skaarhoj ETH-GPI Link

L'SKAARHOJ ETH-GPI-LINK-V2 ETH-GPI Link è un'interfaccia Ethernet/GPI all'avanguardia progettata per professionisti del broadcasting che necessitano di un ponte affidabile tra reti IP moderne e dispositivi legacy con segnali analogici GPI. Realizzato in Danimarca con l’eccellenza SKAARHOJ, questo dispositivo compatto offre 8 input GPI e 8 output GPO, tutti elettricamente isolati tramite optocoupler e relay di alta qualità, garantendo connessioni sicure senza interferenze o loop di massa. Immagina di gestire tally da un Blackmagic ATEM a un TriCaster, controllare routing su AJA KUMO o Grass Valley, o automatizzare transizioni in produzioni live con un solo dispositivo – tutto tramite Ethernet standard con latenza minima di 10ms. Ideale per studi televisivi, OB van, eventi live o setup one-man-band, questo converter è essenziale per workflow broadcast efficienti e integrati.

Dotato di un connettore DB25 compatibile con lo standard Blackmagic Design GPI & Tally Interface, l’ETH-GPI Link si integra immediatamente con switcher ATEM, HyperDeck, SmartScope Duo, VideoHub, vMix e altri dispositivi, supportando fino a 4 dispositivi simultanei grazie al microprocessore SKAARDUINO Due. Gli output GPO utilizzano relay che shortano a GND per trigger precisi, mentre gli input GPI sfruttano isolatori ottici per segnali puliti e protetti. La connettività Ethernet con PoE (IEEE802.3af) elimina la necessità di alimentatori esterni, rendendo il dispositivo perfetto per installazioni rack o configurazioni mobili, con un design low-profile che si adatta a qualsiasi setup. L’isolamento elettrico avanzato protegge da sovratensioni, garantendo affidabilità anche in ambienti ad alta intensità.

Il cuore del sistema è l'UniSketch OS, che consente una configurazione flessibile e personalizzata: assegna funzioni specifiche a ogni canale, crea macro per automazioni complesse o distribuisci segnali GPIO su LAN per controllare dispositivi remoti.

In produzioni live, dove la precisione è cruciale, l’ETH-GPI Link V2 riduce tempi di setup e minimizza errori: triggera routine su ATEM, cambia scopes su SmartScope o routa input su VideoHub con un segnale Ethernet.  Supporta open collector e relay outputs (pulled to GND), rendendolo ideale per foot switch o pannelli remoti, e la sua costruzione danese garantisce durabilità in ambienti broadcast intensi.

Caratteristiche
Canali I/O: 8 input GPI e 8 output GPO isolati per controllo affidabile.
Isolamento Elettrico: Optocoupler e relay per connessioni sicure senza interferenze.
Connettore DB25: Standard Blackmagic GPI & Tally Interface.
UniSketch OS: Configurazione flessibile per fino a 4 dispositivi simultanei.
PoE Integrato: IEEE802.3af per alimentazione via Ethernet senza cavi extra.
Controllo Bi-Direzionale: Trigger tally, routing e automazione via IP con latenza 10ms.
Compatibilità: ATEM, HyperDeck, VideoHub, vMix, AJA KUMO e dispositivi legacy.
Implementazione GPO/GPI: Relay short to GND e isolatori ottici per precisione.
Scalabilità: Estensione GPIO su LAN con breakout board opzionali.
Microprocessore: SKAARDUINO Due per performance robuste.

Contenuto della confezione
Interfaccia SKAARHOJ ETH-GPI Link V2.
Cavo Ethernet per PoE.
Manuale utente e guida UniSketch OS.
Certificato di garanzia e supporto software.

Specifiche
Input GPI: 8 canali isolati con optical isolators
Output GPO: 8 canali con relay short to GND
Connettore: 1 x DB25
Interfaccia: Ethernet con PoE (IEEE802.3af)
Software: UniSketch OS
Dispositivi Supportati: Fino a 4 simultanei (ATEM, VideoHub, etc.)
Microprocessore: SKAARDUINO Due
Latenza: 10ms duplex per networking
Compatibilità Input: Open collector e relay outputs (pulled to GND)
Costruzione: Danese, per uso broadcast professionale
Dimensioni: 8 x 13,1 x 3,1 cm
Peso: 216 g
