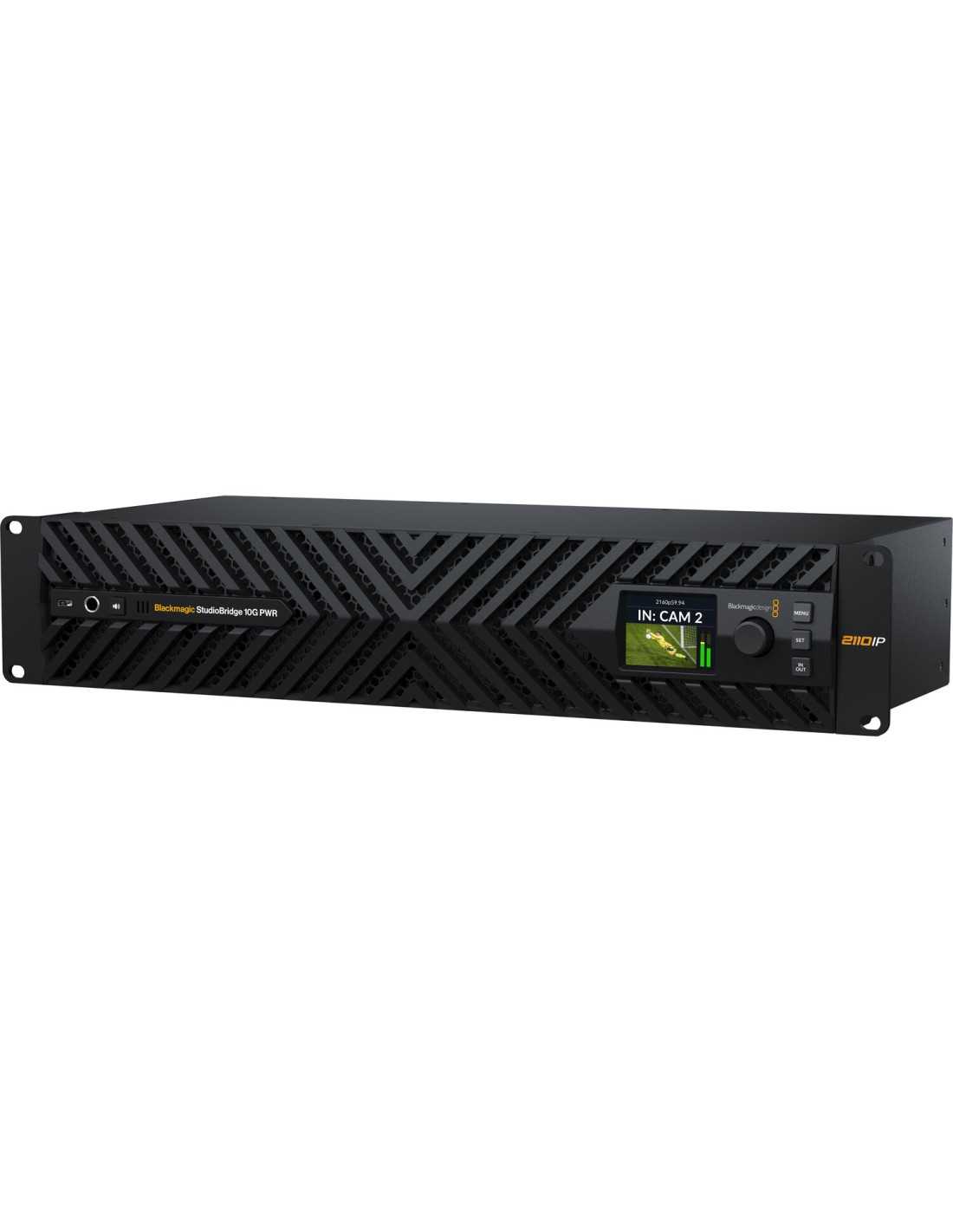

Blackmagic Design StudioBridge 10G PWR

Il Blackmagic Design StudioBridge 10G PWR è un bridge video IP da 2 unità rack progettato per integrare più flussi Ethernet da 10G in infrastrutture broadcast ridondanti da 100G ad alta larghezza di banda. Supportando fino a otto canali video SMPTE 2110 con risoluzioni fino a 4K60, l'unità converte i flussi video IP da 10GbE in due uscite QSFP28 da 100GbE con ridondanza SMPTE 2022-7 per una trasmissione del segnale ininterrotta. Ogni ingresso supporta il rilevamento automatico del formato per gli standard HD e Ultra HD, insieme a 16 canali audio integrati per flusso, garantendo la compatibilità con i moderni flussi di lavoro di produzione basati su IP.

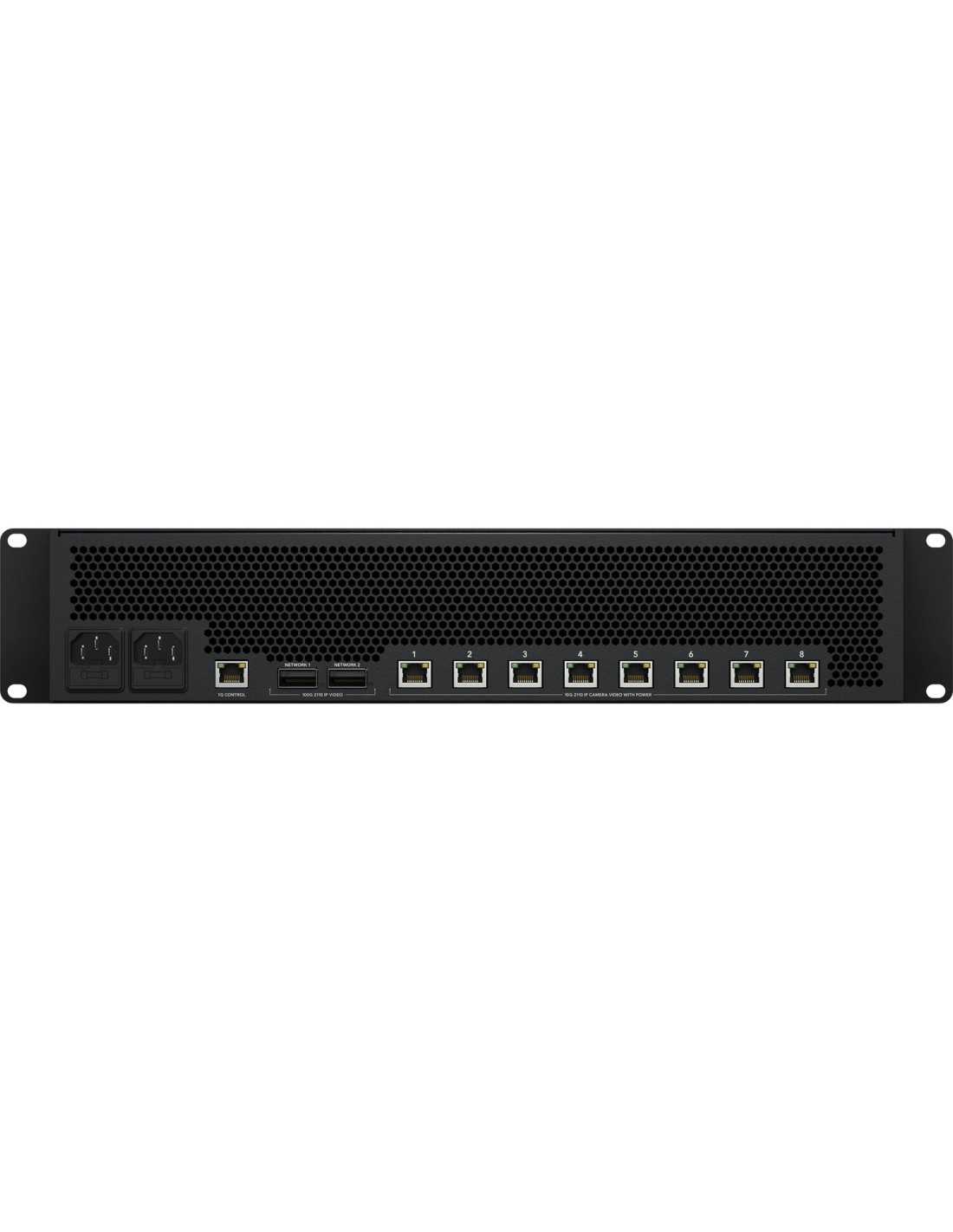

Progettato per l'impiego in ambienti di produzione live e broadcast, ciascuno degli otto ingressi RJ45 da 10GbE fornisce fino a 90 W di potenza PoE++, consentendo la connessione e l'alimentazione diretta di telecamere, convertitori e altri dispositivi a valle tramite un singolo cavo.

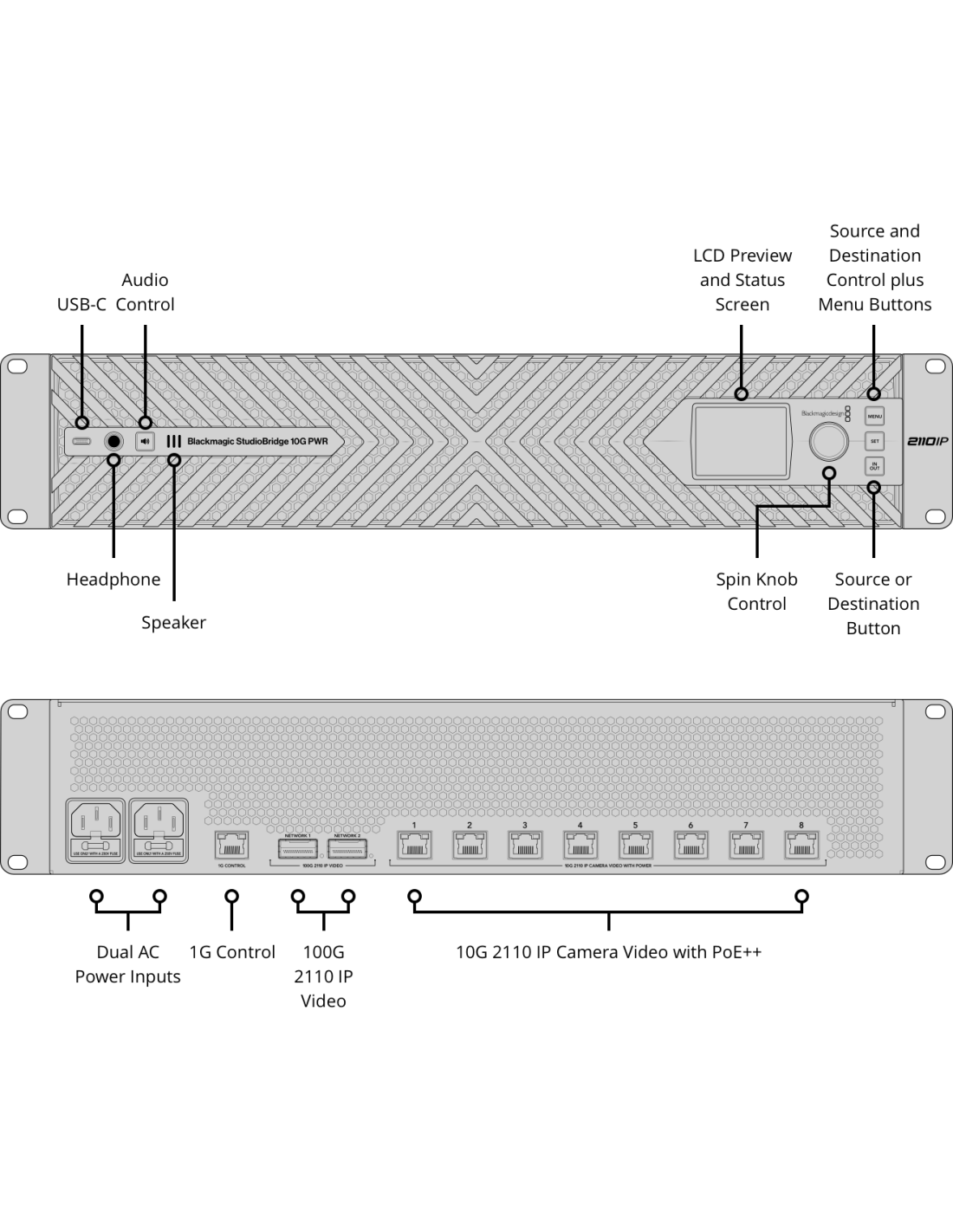

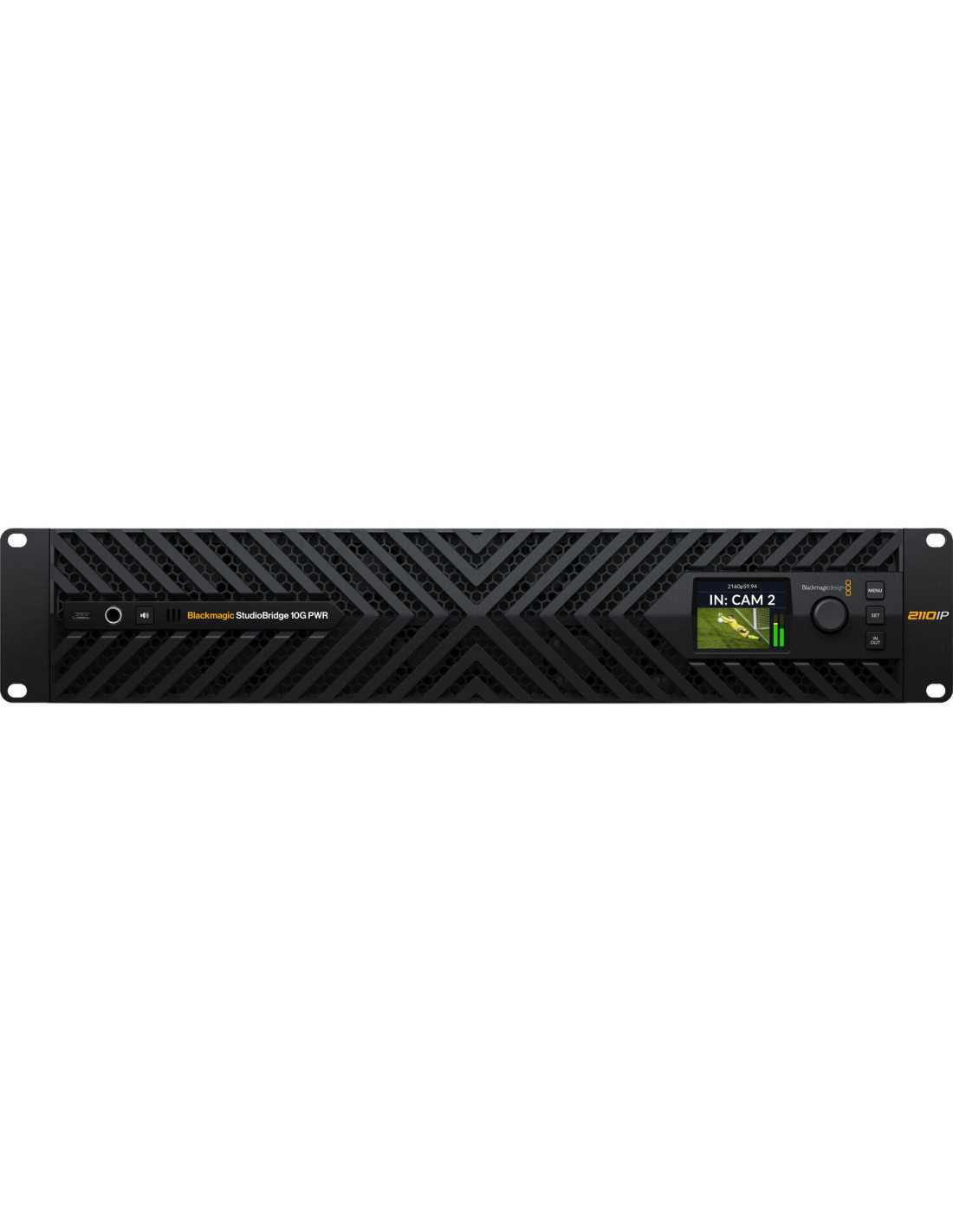

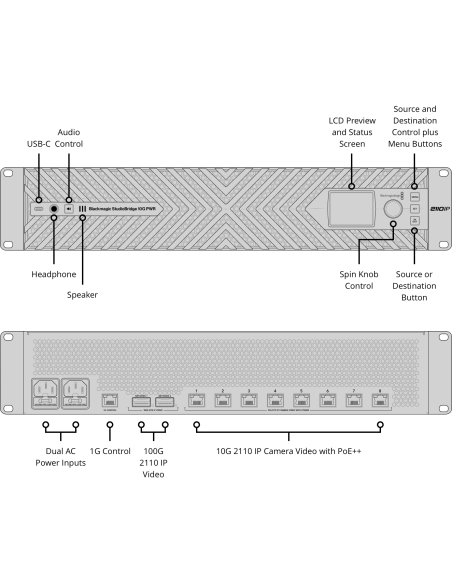

Un display LCD da 2,2" sul pannello frontale con manopola e pulsanti di controllo integrati consente il monitoraggio in tempo reale di video, audio e stato del sistema, mentre un altoparlante integrato e un'uscita per cuffie offrono un monitoraggio audio immediato e affidabile. Il controllo esterno è supportato tramite una porta RJ45 dedicata per la configurazione basata su NMOS e una porta USB-C per la configurazione e gli aggiornamenti del firmware, con doppi ingressi di alimentazione IEC che garantiscono la ridondanza dell'alimentazione per prestazioni affidabili.

Conversione video IP

• Converte otto flussi video IP 10GbE SMPTE 2110 in due uscite 100GbE
• Due uscite 100GbE QSFP28 supportano la ridondanza completa SMPTE 2022-7
• Otto ingressi RJ45 10GbE con PoE++ fino a 90 W per porta
• Supporta SMPTE 2110-20, Standard 2110-21, 2110-30 e 2110-40
• Rilevamento automatico di formati HD e Ultra HD fino a 4K60
• Video a 10 bit 4:2:2 con supporto per gli spazi colore Rec. 709 e Rec. 2020
• 16 canali audio integrati per flusso video IP

Design pratico

• Display LCD da 2,2" sul pannello frontale per video, audio, timecode e monitoraggio del sistema
• Manopola e pulsanti di controllo integrati per la selezione e la configurazione della sorgente
• Altoparlante integrato e uscita cuffie per il monitoraggio audio
• Porta RJ45 dedicata per il controllo, la configurazione e gli aggiornamenti NMOS
• Interfaccia USB-C per aggiornamenti del firmware e configurazione locale
• Doppia porta IEC Ingressi CA C14 per alimentazione ridondante

Elementi inclusi

• Blackmagic Design StudioBridge 10G PWR
