AJA FS-HDR HDR/WCG Converter / Frame Synchronizer

Il FS-HDR HDR/WCG Converter/Frame Synchronizer di AJA è specificamente progettato per fornire l'elaborazione video HDR (High Dynamic Range) e WCG (Wide Color Gamut). Gli algoritmi proprietari Colorfront offrono fedeltà dei colori in tempo reale e latenza minima sia per i flussi di lavoro UHD/4K che HD/2K. L'FS-HDR funziona anche come convertitore incrociato UHD 4K a canale singolo o convertitore HD/2K a 4 canali, completo di funzioni di ridimensionamento, correzione del colore e deinterlacciamento.

L'aggiornamento del firmware 4.1 aumenta la profondità del buffer da 6 a 20 fotogrammi e aggiunge sia la conversione del formato BBC HLG LUTs v1.5 che NBCU (NBCUniversal) HLG LUTS. L'aggiornamento 4.1 offre anche un supporto esteso per Closed Captioning (CC) e la possibilità di passare o tradurre dati ausiliari critici, anche durante l'esecuzione di una conversione. FS-HDR offre una modalità TV Colorfront Engine con funzionalità avanzate di correzione del colore e controllo della fotocamera. Le caratteristiche includono controlli del punto del ginocchio e della pendenza del ginocchio per migliori evidenziazioni e roll-off nella conversione SDR e HDR, round-trip senza soluzione di continuità per aiutare a mantenere la fedeltà dei colori SDR di marca e un uso migliorato delle informazioni sulle immagini HDR nelle conversioni verso il down-sDR e nell'espansione da SDR a HDR. L'aggiornamento 4.0 ha introdotto BBC 3D HLG LUTs v1.4, un LUT 9 per le conversioni di luce del display da HLG a SDR e il supporto dei metadati per fotocamere e obiettivi aggiuntivi. Ha anche portato la possibilità di configurare i componenti HDR del VPID di uscita SDI su base canale per canale. Gli spazi di colore cinematografici come ARRI Log C, Canon Log 2/3, Panasonic V-Log, RED Log3G10/Wide Gamut e Sony S-Gamut3/S-Log3 sono accuratamente riprodotti e convertiti da log a uscita HDR o SDR.

Con una vasta gamma di opzioni di connessione sia per il video che per l'audio, in modalità di sincronizzazione dei fotogrammi l'FS-HDR fa il lavoro di quattro dispositivi separati in 2K/HD/SD. Combina tutti i processori e i canali insieme per la massima flessibilità per la produttività UHD/4K. Le opzioni di ingresso e uscita UHD/4K includono quad 1.5G, dual 3G e quad 3G, 6G e 12G su una gamma di opzioni SDI e fibre opzionali.

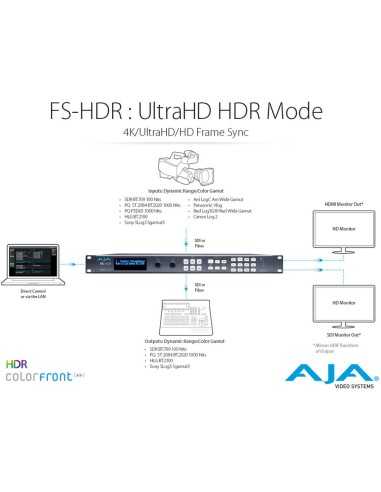

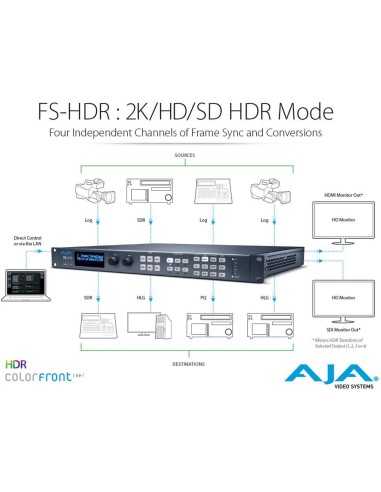

In modalità a canale singolo, FS-HDR scalerà i tuoi materiali HD o SD a UHD/4K e viceversa, con una vasta gamma di canali audio su connettori in fibra, 3G-SDI, AES e MADI. In modalità a quattro canali, FS-HDR fornisce conversione multicanale con fino a 4 canali di elaborazione simultanea per segnali 2K/HD e SD. I sottotitoli vengono conservati anche durante la conversione tra i formati e un input di riferimento in loop consente il blocco del segnale di riferimento ospitato.

Queste molteplici funzionalità di conversione/sincronizzatore sono ospitate all'interno del telaio compatto 1 RU di FS-HDR. Controllare FS-HDR utilizzando i pulsanti del pannello frontale o l'interfaccia utente basata sul Web tramite la porta Ethernet 10/100/1000 Mb integrata. Quando si lavora con installazioni di grandi dimensioni, le configurazioni possono essere applicate e salvate su più unità FS-HDR, garantendo coerenza e velocità.

v4.1 Caratteristiche

• Buffer ora supporta ritardi fino a 20 fotogrammi
• Aggiornate le LUT BBC HLG alla v1.5, incluse due nuove LUT e:
• LUT1 ha rimosso la clip di uscita del 105% alla gamma di segnale "preferita" EBU R103
• LUT8 ha migliorato la saturazione del colore e la mappatura dei toni più morbida per migliorare le evidenziazioni dell'immagine
• LUT9 ha migliorato la saturazione del colore, specialmente nelle luci e la mappatura dei toni è stata regolata per evitare il ritaglio della gamma di segnale nominale HLG
• LUT17 e LUT18 sono nuove LUT per la conversione da SDR BT.2020 a HLG BT.2100
• La nuova categoria NBCU LUT Transform include:
• 1-NBCU_SDR2HLG_DL_v1, SDR UpMap a HLG utilizzando Display Light
• 2-NBCU_SDR2HLG_SL_v1, da SDR a HLG utilizzando Scene Light
• 3-NBCU_HLG2SDR_DL_v1.1, da HLG a SDR utilizzando Display Light
• 4-NBCU_SDR2PQ_DL_v1, SDR UpMap a PQ utilizzando Display Light
• 5-NBCU_PQ2SDR_DL_v1, da PQ a SDR utilizzando Display Light
• 7-NBCU_HLG10002PQ_v1, HLG 1000 Nits a PQ

• Nuova capacità di passare automaticamente attraverso i pacchetti SCTE-104 per una vasta gamma di formati e conversioni
• Nuovo Timecode Xlator per passare o tradurre pacchetti Ancillary Timecode (ATC) per una vasta gamma di formati e conversioni.
• Supporta LTC, VITC1 o VITC2

Conversione HDR in tempo reale

Conversione ad alta gamma dinamica (HDR) in tempo reale da SDR a HDR, da HDR a SDR e da HDR a HDR; supporto BT.709 e BT.2020

Elaborazione del motore Colorfront

Elaborazione video Colorfront Engine di un singolo canale di 4K/UltraHD/2K/HD (inclusa la down-conversione in HD HDR) o fino a quattro canali di 2K/HD contemporaneamente

Supporto per i registri in tempo reale

Conversione in tempo reale dell'uscita di log della fotocamera in 4K/UltraHD o 2K/HD, quindi uscita come HDR o SDR; ampio supporto dei formati di registro più diffusi

Flusso di lavoro HDR

Supporto del flusso di lavoro HDR per una gamma di configurazioni UHD/4K e HD/2K

Controllo del ginocchio e della pendenza

Controllo del punto del ginocchio e della pendenza per migliorare le luci e il roll-off nelle conversioni SDR e HDR

BBC e NBCU LUT

Include BBC 3D HLG LUT v1.5 e una LUT 9 per le conversioni di luce display da HLG a SDR

Supporto per fotocamera e obiettivo

Supporto per una gamma più ampia di metadati di fotocamere e obiettivi

HDR specifico per canale

Configurare i componenti HDR del VPID di output SDI canale per canale

Conversione incrociata

Conversione incrociata tra cui upscaling, scalabilità del ROI, correzione del colore, controllo dell'amplificatore proc, deinterlacciamento adattivo al movimento, ecc.

Conversione UHD 4K

Supporta la conversione su, giù, cross-conversion da SD, HD o 2K su video 12G/6G/3G-SDI a video UHD/4K e viceversa

Interfaccia BNC

Utilizza ingressi e uscite SFP standard e standard BNC, supporta flussi di lavoro SDI fino a 12G

BNC e I/O in fibra

Gli ingressi e le uscite BNC e in fibra accettano segnali SDI con risoluzione UHD/4K/2K/HD/SD in modalità a canale singolo

Routing simultaneo a 4 posizioni

Gli ingressi 2K/HD/SD possono essere instradati in un massimo di quattro posizioni contemporaneamente

Input di riferimento in loop

L'ingresso di riferimento in loop consente al sincronizzatore di essere bloccato al segnale di riferimento della casa per una stabilità solida come la roccia

Multiplexing

Trasporta più segnali SDI, MADI e AES lungo un singolo cavo per una serie di possibilità di routing tra cui da 1 a 1 o da 1 a molti

Opzioni di controllo

Configurare e controllare utilizzando i pulsanti del pannello frontale o l'interfaccia utente basata sul Web tramite la porta Ethernet integrata da 10/100/1000 MB

Conversione dei sottotitoli

Conversione di sottotitoli tra i formati 2K/HD/SD e UHD/4K

Modulo compatto

Compatto, 1 RU è adatto per camion di trasmissione, studi e strutture postali

Contenuto della scatola

• Convertitore/sincronizzatore frame/WCG HDR AJA FS-HDR
• Garanzia limitata del produttore di 5 anni
