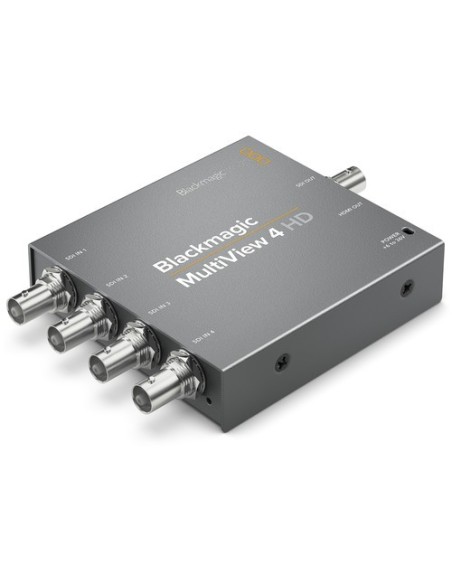

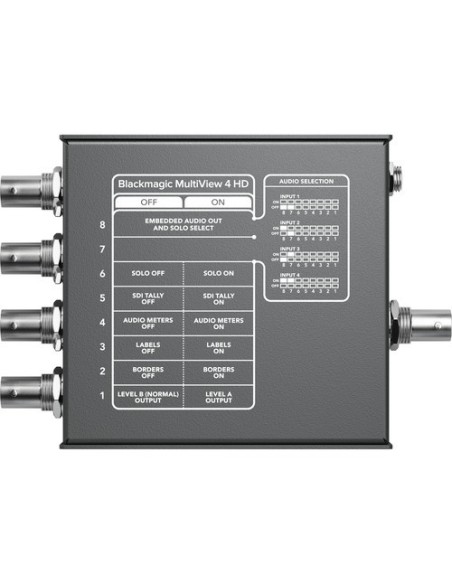

Blackmagic Design MultiView 4 HD

Blackmagic MultiView 4 HD è la soluzione multiview per monitorare simultaneamente 4 fonti SDI distinte su un singolo schermo, con qualsiasi combinazione di formati SD e HD e frame rate. Ogni riquadro è in grado di visualizzare overlay tra cui etichette personalizzate e livelli audio. MultiView 4 HD ospita uscite SDI e HDMI per monitorare le fonti usando display SDI professionali, proiettori, e Tv a grande schermo.

Caratteristiche
Quattro ingressi SDI in uscita su una SDI e una multiview HDMI
Rilevamento automatico del segnale, ri-sincronizzazione dell'uscita SDI
Monitora qualsiasi combinazione di formati HD o SD e frame rate
Visualizza etichette personalizzate, misurazione dell'audio e altro su ogni vista

 Connessioni

Ingressi video SDI
4 x SD-SDI e HD-SDI a 10 bit
Uscite video SDI
1 x HD-SDI
Trasmissione SDI
270Mb, 1.5G, 3G
Uscite video multiview SDI
1 x HD-SDI a 10 bit
Uscite video multiview HDMI
1 x connettore HDMI tipo A L'uscita è compatibile con l'EDID del monitor
Reclocking SDI
Su tutte le uscite SDI, con commutazione automatica tra definizione standard o alta definizione
Ingresso di riferimento
Nessuno
Compatibilità multirate
Rilevamento automatico di SD e HD
Aggiornamenti
Interfaccia USB 2.0 ad alta velocità (480Mb/s)
Configurazione
USB 2.0
Blackmagic MultiView 4 HD


Standard

Standard video SD
525i59.94 NTSC, 625i50 PAL
Standard video HD
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
Standard video 2K
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
Conformità alla norma SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M-B, ITU-R BT.656 e ITU-R BT.601
Livelli audio
Su ogni fonte, standard VU
Routing della fonte
Nessuno
Campionamento video SDI
4:2:2 e 4:4:4
Campionamento audio SDI
Frequenza di campionamento di standard televisivo di 48kHz e 24bit.
Precisione colore SDI
4:2:2 e 4:4:4 a 10 bit
Spazio colore SDI
YUV o RGB per gli ingressi, YUV per le uscite
Commutazione automatica SDI
Selezione automatica tra SD-SDI e HD-SDI. Ogni ingresso seleziona lo standard indipendentemente dagli altri ingressi
Metadati SDI compatibili
Identificazione carico dati video ausiliari secondo lo standard SMPTE 352M
