Blackmagic Design ATEM 4 M/E Constellation IP Plus Switcher

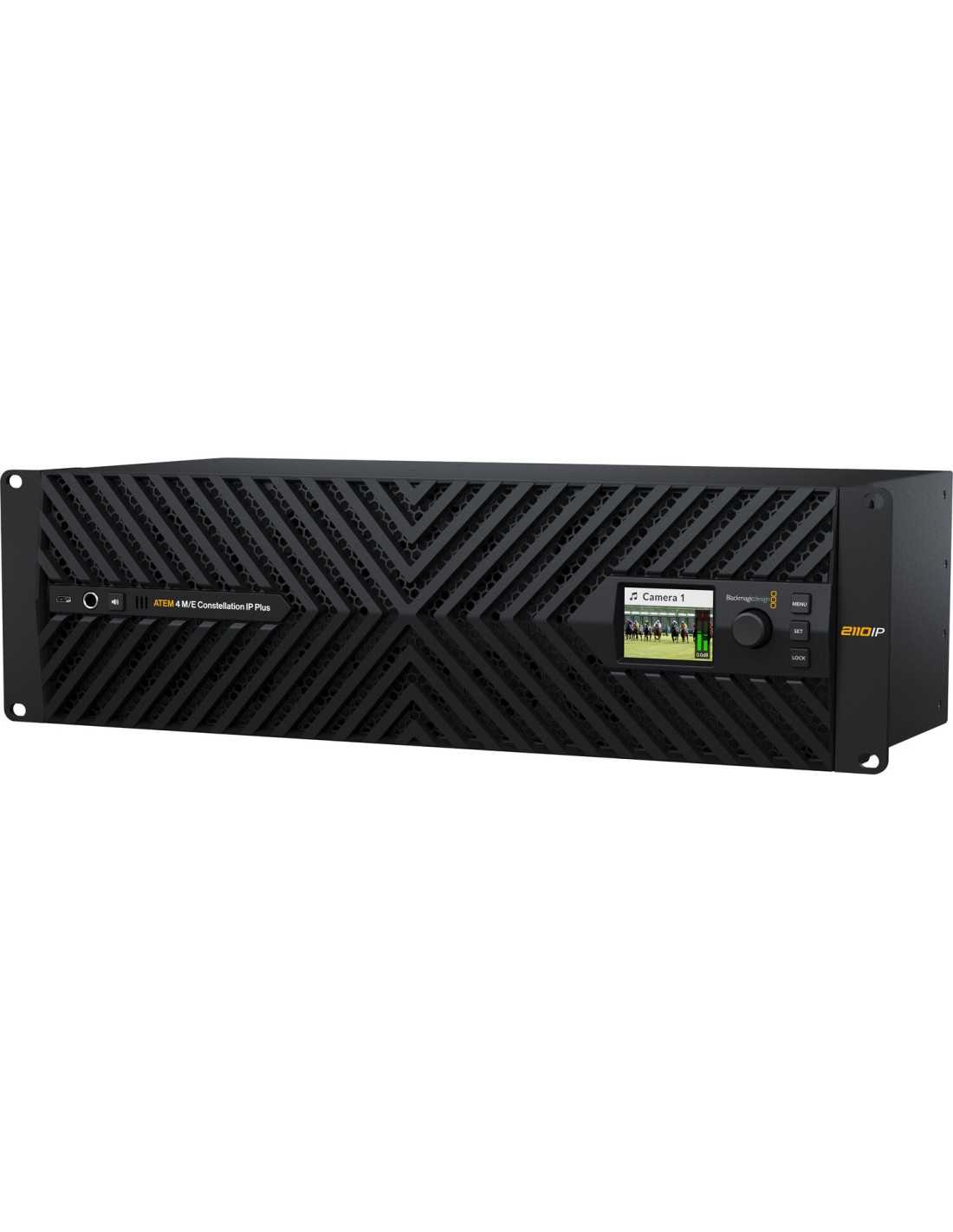

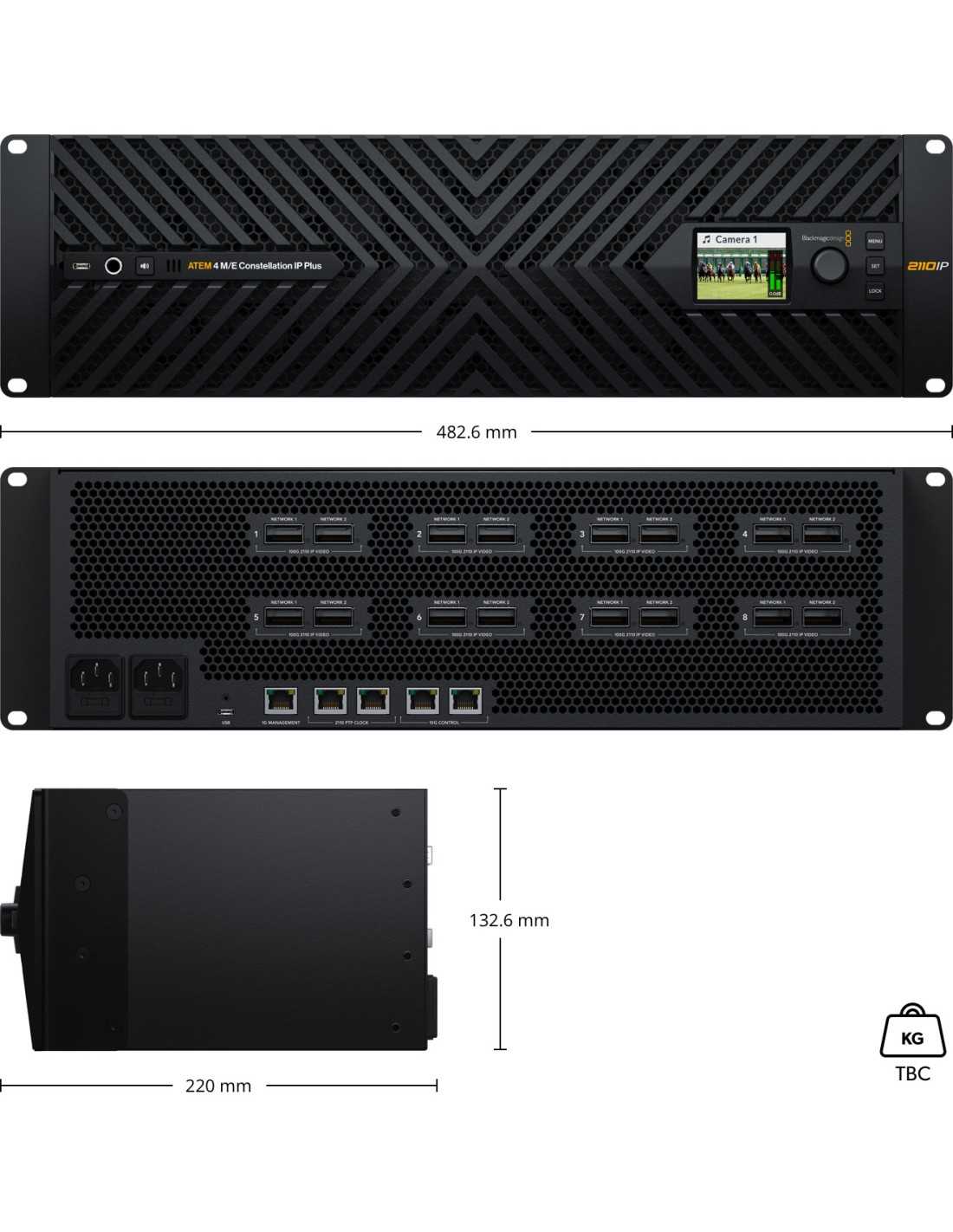

Una nuova aggiunta alla linea Constellation, lo switcher ATEM 4 M/E Constellation IP Plus di Blackmagic Design è uno switcher rackmount 3RU per trasmissioni live che offre 64 ingressi video IP SMPTE 2110 e 52 uscite (inclusa la multiview) tramite porte Ethernet in fibra da 100G. Ogni porta da 100G è disponibile in coppia ridondante con convertitori standard su ciascuna porta, il che lo rende ideale per applicazioni di trasmissione live. Lo switcher è controllato tramite l'app ATEM Software Control.

Design aggiornato

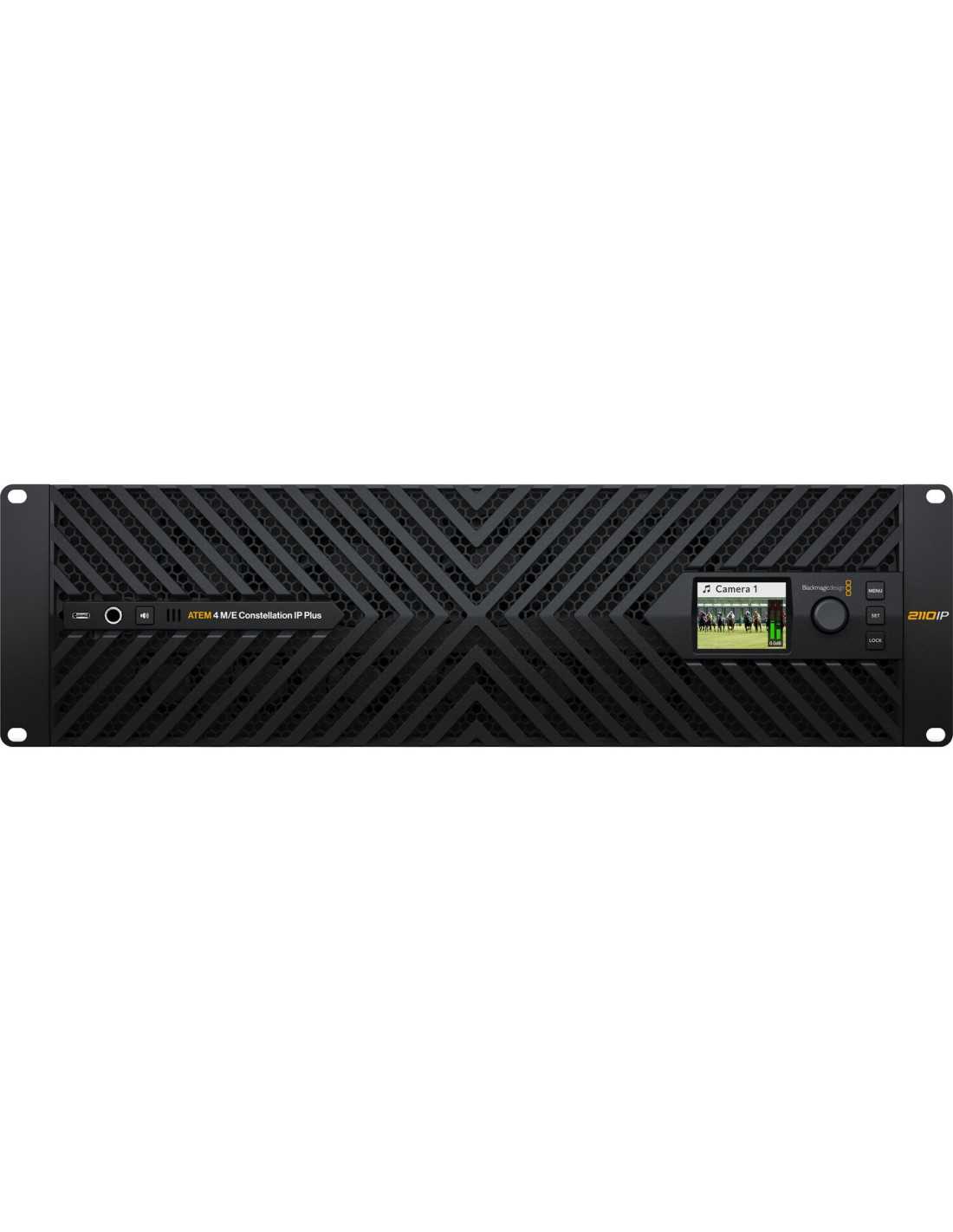

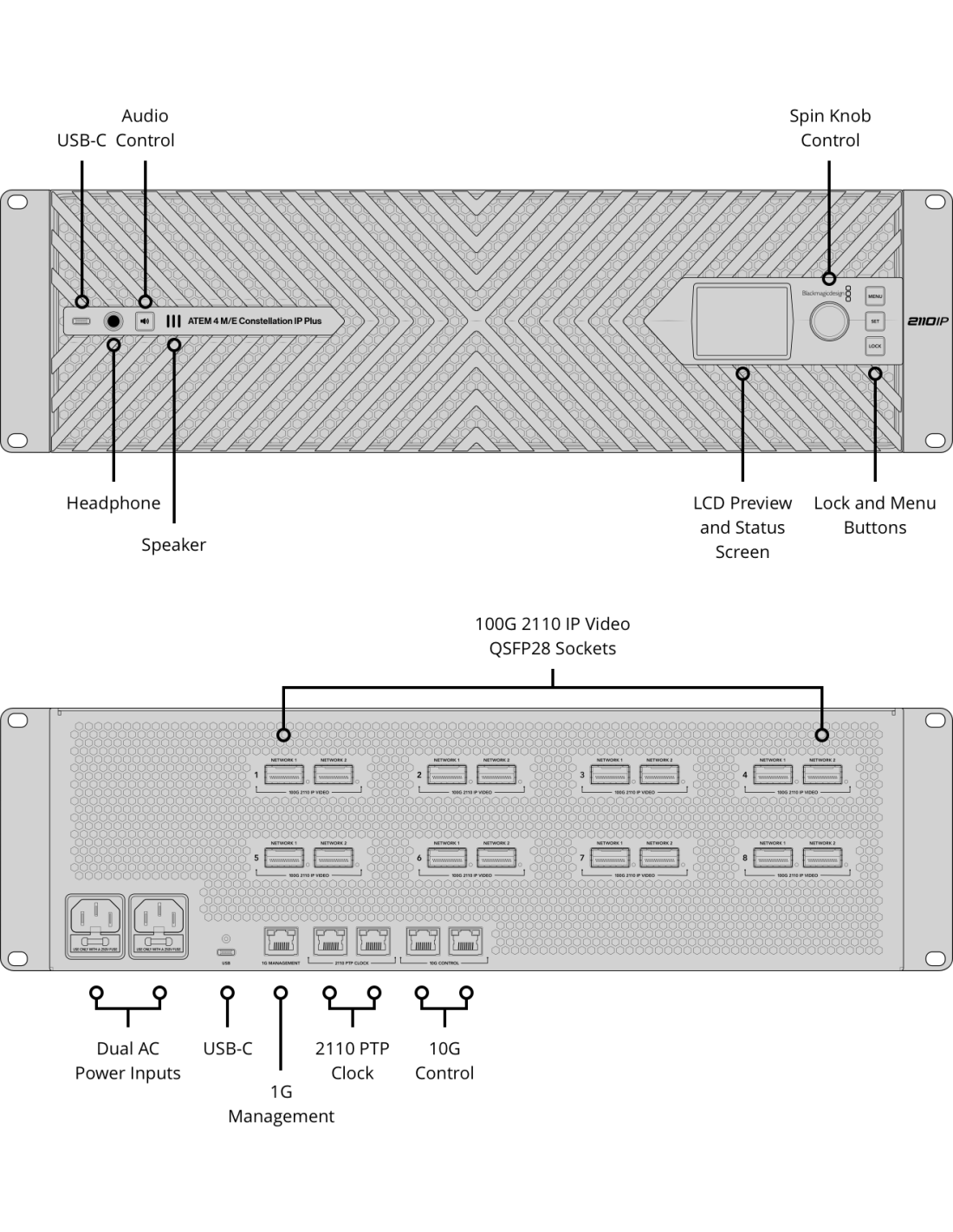

L'ATEM 4 M/E Constellation IP Plus presenta un design aggiornato per soddisfare le esigenze delle emittenti di fascia alta. È dotato di raffreddamento frontale-posteriore con quattro ventole estremamente silenziose. Tutte le connessioni sono dotate di ridondanza completa con SMPTE-2022-7 su tutte le porte video, oltre a un'ulteriore ridondanza sulle porte Ethernet di controllo e PTP. Un display LCD integrato mostra tutte le informazioni di stato standard di ATEM Constellation e consente l'accesso ai menu delle impostazioni. Il pannello frontale include anche una connessione per le cuffie e un altoparlante integrato per il monitoraggio locale del programma. Una connessione USB-C sul pannello frontale consente di aggiornare il software o di connettere l'app ATEM Software Control.

Configurazione I/O

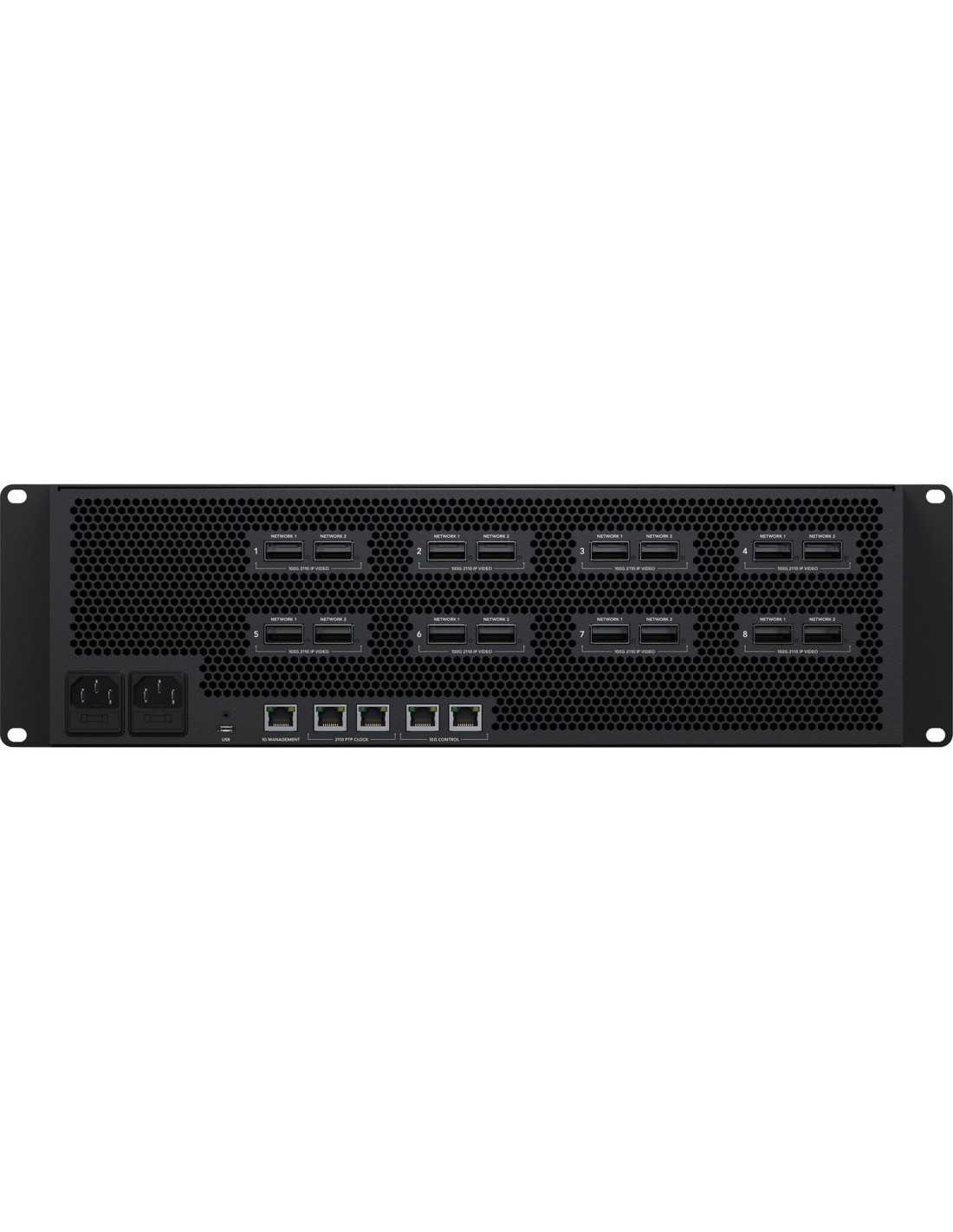

Questo modello standard a 4 M/E dispone di 64 ingressi SMPTE-2022-7 convertiti in standard, utilizzando otto set di connessioni Ethernet 100G ridondanti e doppie.

Sono inoltre presenti 48 uscite SMPTE-2110, 16 tasti ATEM Advanced, quattro multiview e due SuperSource, per un totale di 12 DVE.

Connessioni SMPTE 2110 100G ridondanti

ATEM 4 M/E Constellation IP Plus offre molteplici connessioni SMPTE-2110 tramite Ethernet 100G, supportando otto canali video in ingresso e otto in uscita su ciascuna connessione. Lo switcher mappa quindi gli ingressi e le uscite sulle sue molteplici connessioni Ethernet da 100G. Ogni connessione Ethernet da 100G dispone di due connettori separati, che supportano la ridondanza SMPTE-2110, consentendo di collegare ciascuna porta a uno switch di rete separato.

La commutazione di protezione senza interruzioni SMPTE 2022-7 invia due copie identiche di video e audio attraverso le connessioni, quindi, sul lato di ricezione, confronta i pacchetti RTP in entrata in base al numero di sequenza e ricostruisce un frame video perfetto dal primo pacchetto di pixel in arrivo.

Commutazione di effetti di mixaggio in stile broadcast

ATEM Constellation utilizza un funzionamento di switcher di produzione live in stile "programma/anteprima" professionale.

Sia il software gratuito ATEM Software Control che i pannelli hardware opzionali ATEM Advanced Panels consentono la commutazione in stile programma/anteprima.

Conversione completa degli standard su tutti gli ingressi

Durante le produzioni live, è necessario gestire sorgenti video che non operano nello stesso standard video impostato sullo switcher ATEM. ATEM 4 M/E Constellation IP Plus risolve questo problema perché ogni canale video di ingresso dispone di un convertitore di standard dedicato, in modo che tutte le sorgenti video vengano convertite automaticamente allo standard dello switcher.

Uscita webcam USB

La connessione USB-C sul pannello posteriore di ATEM Constellation IP Plus può essere utilizzata come sorgente webcam per lo streaming live tramite laptop e software di streaming. Scegli il software che preferisci, come Zoom o Microsoft Teams, per presentazioni con uno stile professionale multicamera e qualità broadcast.

Pannelli di controllo hardware o software

ATEM Constellation include un pannello di controllo software gratuito per macOS e Windows. Il software si connette allo switcher tramite Ethernet o USB e consente di controllare lo switcher, caricare file multimediali, mixare l'audio e controllare le telecamere. Se hai bisogno di maggiori funzionalità, puoi aggiungere un pannello ATEM Advanced per la commutazione professionale o un pannello di controllo telecamere ATEM per il controllo delle telecamere. È disponibile anche un SDK per sviluppatori ATEM che ti consente di creare la tua soluzione di controllo dell'automazione personalizzata.

Multiview

Monitora tutte le tue sorgenti su un singolo monitor con le multiview integrate, che possono essere instradate a uno qualsiasi dei connettori Ethernet SMPTE-2110 100G. Tutte le visualizzazioni multiple sono personalizzabili e possono essere impostate indipendentemente su 4, 7, 10, 13 o 16 visualizzazioni simultanee, per un totale di 64 visualizzazioni su quattro monitor.

È inoltre possibile aggiungere un bordo di conteggio, un'etichetta della sorgente e dei VU meter come sovrapposizioni su ciascuna visualizzazione. Un bordo rosso e verde mostrerà il conteggio per ogni visualizzazione, indicando quali sorgenti sono in onda.

Transizioni, DVE e altro

ATEM Constellation include un'ampia gamma di transizioni native di qualità broadcast come mix, dip, wipe e altro ancora. Tutte le transizioni possono essere personalizzate nei menu di controllo del sistema con regolazioni per colore del bordo, spessore del bordo, posizione, direzione e altro ancora.

Inoltre, offre fino a quattro DVE indipendenti che consentono di riposizionare la grafica e creare composizioni picture-in-picture, supportando posizione, ridimensionamento e scala, tutto in tempo reale. Il DVE consente di creare effetti picture-in-picture professionali con bordi 3D personalizzabili, ombre e illuminazione, oppure creare Straordinarie transizioni DVE con effetti di compressione e swoosh. Inoltre, sono disponibili due processori SuperSource indipendenti per un numero ancora maggiore di DVE, fino a un totale di 12.

Grafica e Keying

Il media pool integrato memorizza grafica e animazioni RGBA di qualità broadcast, riproducibili istantaneamente dai quattro media player.

La grafica integrata può essere utilizzata con i media player, consentendo di memorizzare un totale di 60 immagini fisse e fino a 400 fotogrammi di animazione.

Sono presenti quattro ATEM Advanced Keyer per ogni fila M/E, per un totale di 16 ATEM Advanced Keyer.

Set virtuali

Con quattro chroma keyer upstream per ogni fila M/E, è possibile creare set virtuali. È possibile utilizzare processori di immagini esterni per i set virtuali oppure creare un set virtuale con telecamera fissa caricando sfondi di immagini fisse pre-renderizzate dai lettori multimediali e dal pool multimediale. È anche possibile impostare macro per cambiare telecamera e caricare lo sfondo corretto nei lettori multimediali.

Elaborazione SuperSource

Oltre ai DVE nelle righe M/E, i potenti processori multistrato SuperSource, con 4 livelli DVE aggiuntivi più un livello di sfondo, appaiono ad ATEM Constellation come una sorgente di input aggiuntiva.

Qualsiasi ingresso video dello switcher può essere utilizzato per ogni DVE SuperSource, quindi il tutto viene sovrapposto a uno sfondo personalizzato del pool multimediale. SuperSource è come avere uno switcher VFX multistrato aggiuntivo integrato per le visualizzazioni PiP. Grazie ai due processori SuperSource completamente indipendenti, è possibile utilizzarli insieme per ottenere composizioni a 8 viste.

Comunicazione audio professionale per trasmissioni

Lo switcher è dotato di una semplice funzione di comunicazione audio integrata che utilizza i canali audio 15 e 16 per la comunicazione bidirezionale con le telecamere Blackmagic Design. È possibile instradare il bus di comunicazione audio ai canali 15 e 16 di qualsiasi uscita ATEM dedicata e quindi inviare tale uscita alle telecamere o ai commentatori desiderati su quel bus di comunicazione audio.

Supporto per Fairlight Live

Fairlight Live è un potente mixer audio software 2110 progettato per trasmissioni ed eventi dal vivo, in grado di gestire migliaia di canali su computer macOS e Windows moderni. Supporta l'instradamento dell'audio da e verso gli switcher ATEM Constellation tramite USB.

A differenza dei mixer hardware, supporta nativamente audio stereo, surround e immersivo, nonché plug-in di terze parti, AFL/PFL Solo, talkback e controlli di ingresso avanzati come guadagno remoto e doppi ingressi. Include anche un lettore cue, snapshot, una matrice interna e altro ancora.

Elementi inclusi

Switcher Blackmagic Design ATEM 4 M/E Constellation IP Plus
